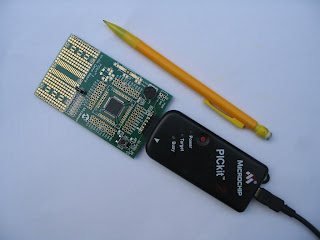

Quelques expériences sous Linux (Ubuntu - 9.10 - Karmic Koala) avec le PICkit 2 Debug Express de Microchip. L'ensemble qui coûte moins de 50.00 € se compose du PICkit 2 avec son interface USB qui permet de programmer la carte d'expérimentation avec un PIC16F887, huit LEDs, un bouton poussoir, un potentiomètre,... Côté logiciel, j'utiliserai uniquement des logiciels libres : pk2cmd, sdcc et gputils.


En chantier. (c'est rien de le dire...)

Premiers tests. (voir aussi)

sudo ./pk2cmd -PPIC16F887 -R -T  # start the pre-installed program
# program the device
sudo ./pk2cmd -PPIC16F887 -M -F/media/cdrom0/Install/Lessons/44-Pin\ Demo\ Board/02\ Blink/Blink.HEX
#
sudo ./pk2cmd -PPIC16F887 -M -F../PicKit/Install/Lessons/44-Pin\ Demo\ Board/02\ Blink/Blink.HEX
sudo ./pk2cmd -PPIC16F887 -R -T

---

Curieusement, le lendemain la LED 'busy' clignote lentement (slow busy blink) et le PicKit2 ne semble plus rien vouloir entendre... Le firmware semble être corrompu, la version n'est plus bonne... Heureusement, il suffit de le recharger (le fichier 'PK2V023200.hex' vient avec pk2cmd).

# ./pk2cmd -?V
Executable Version:    1.20.00
Device File Version:   1.55.00
OS Firmware Version:   118.90.90


Operation Succeeded
# ./pk2cmd /DPK2V023200.hex
Downloading OS...
Verifying new OS...
Resetting PICkit 2...
OS Update Successful.

Operation Succeeded
# ./pk2cmd -?V

Executable Version:    1.20.00
Device File Version:   1.55.00
OS Firmware Version:   2.32.00


Operation Succeeded
# ./pk2cmd -R -T -PPIC16F887

Operation Succeeded

---

En m'inspirant de ce blog, un petit programme...

#include <pic16f887.h>

/* inspired by http://jsmerritt.blogspot.com/2009/06/getting-started-with-pic.html */
/* ------------------ */
/* Configuration bits */
typedef unsigned int word;
word at _CONFIG1 CONFIG1 = _LVP_OFF & _FCMEN_OFF & _IESO_OFF &
                           _BOR_OFF & _CPD_OFF & _CP_OFF & _MCLRE_OFF &
                           _PWRTE_ON & _WDT_OFF & _INTRC_OSC_NOCLKOUT;
word at _CONFIG2 CONFIG2 = _WRT_OFF & _BOR21V;

void isr() interrupt 0
        {
        /* interrupt service routine */
        }

void foo()
        {
        int     i;

        for (i = 0; i < 40; i++)
                ;
        }
void main()
        {
        long i;
        unsigned char state;

        RP0 = 1;
        TRISD = 0;      // set PORTD as all outputs
        RP0 = 0;

        // counter leds
        state = 1;
        while (1)
                {
                for (i = 0; i < 2000; ++i)
                        foo();
                state += 1;
                PORTD = state;
                }
        }

Il n'y a plus qu'à...

$ sdcc -mpic14 -p16f887 count.c
$ sudo pk2cmd -PPIC16F887 -M -F count.hex
$ sudo pk2cmd -PPIC16F887 -R -T

---

Pour programmer la PIC18F4550 USB Development Board de Futurlec, il faut un adaptateur RJ12 (RJ11 à 6 fils) - ICSP (pdf). Il existe un kit à ~7.00 euros chez Microchip, mais si on ajoute les frais (port et taxes), cela devient hors de prix... Fabriquer l'adaptateur est facile ...si on a le matériel (notamment la pince à servir, le bout de câble et un connecteur (type 'header' en ligne pour jumpers).



On remarquera l'inversion 1<->6 (le câble est 'twisté').
